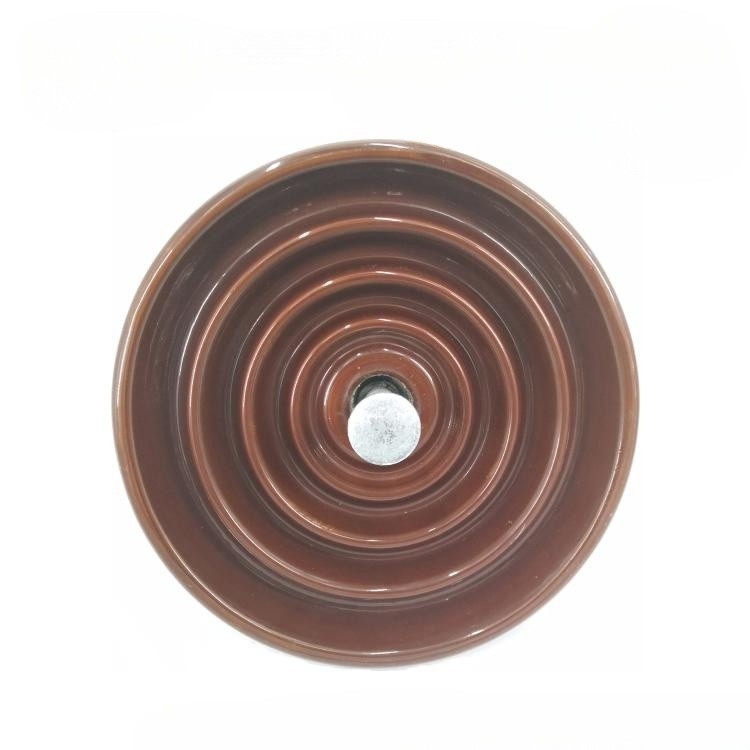

Produkteinführung:
TCI-Aufhängungen unterstützen mechanische und elektrische Ladungen im Bereich von 10, 000 bis 50, 000 Pfund. und sind in allen Spannungsstufen sowohl für Verteilungs- als auch für Übertragungssysteme erhältlich.
Porzellanaufhängungen sind speziell auf die Einhaltung der IEC-Klassennormen ausgelegt und gewährleisten die Leistung sowohl der elektrischen als auch der mechanischen Funktionen sowie die Erfüllung aller Maßangaben und geltenden Anforderungen.
Standard: IEC
Farbe: Braun oder grau glasiert
|
Katze nein. |
0104040C |
0104040B |
0104070BL |
0104070C |
0104070BS |
0104070-09 |
||
|
Klasse |
U40C |
U40B |

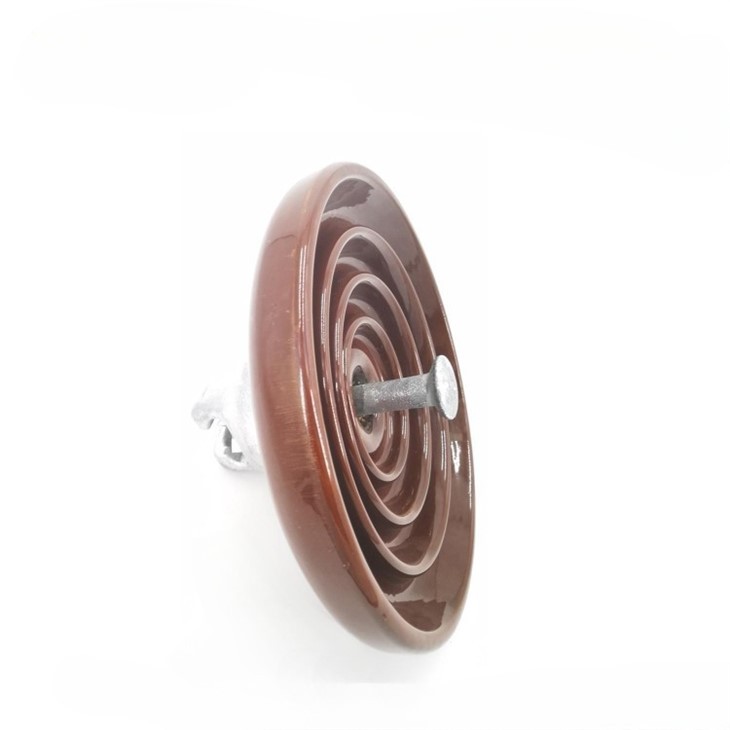

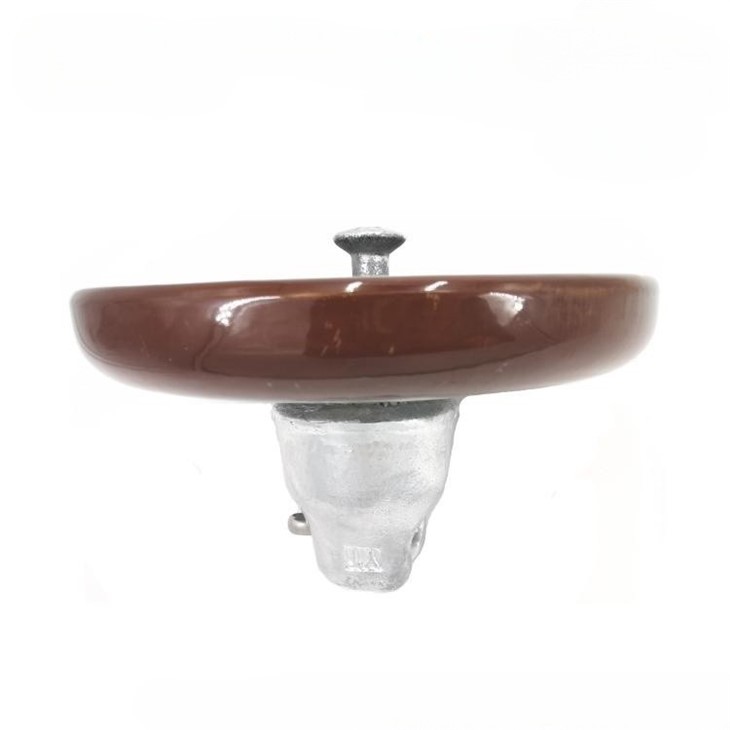

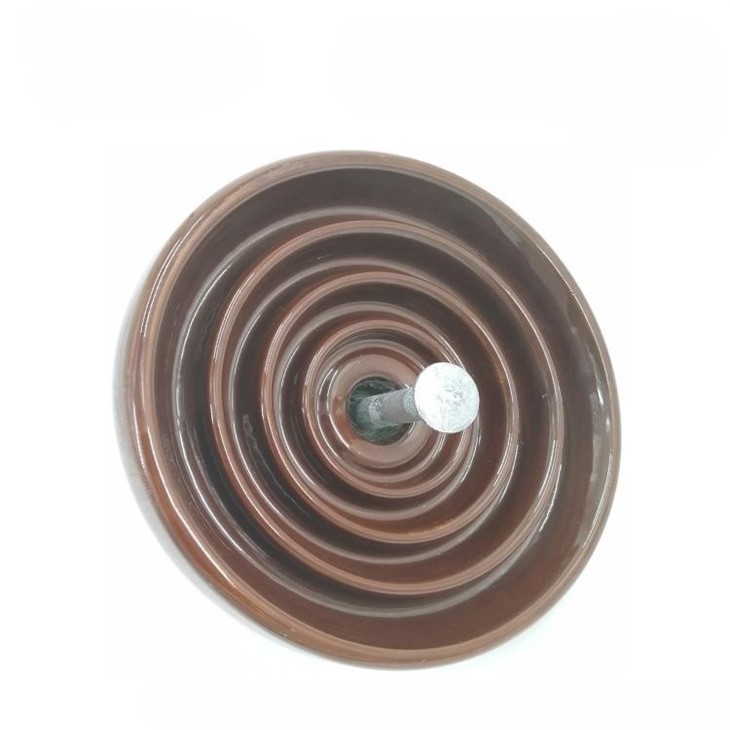

U70BL |
U70C |
U70BS |
U70BL |
||
|
Abb. Nr. |
1 |
2 |
3 |
4 |
3 |
3 |
||
|
Einheitenabstand (H)-mm |
140 |
110 |
146 |
146 |
127 |
146 |
||
|
Nenndurchmesser (D)-mm |
190 |
175 |
255 |
255 |
255 |
255 |
||
|
Kupplungsgröße |
-- |
11 |
16A/B |
16C |
16A |
16A/16B |
||
|
Nennkriechstrecke-mm |
200 |
185 |
295 |
295 |
295 |
320 |
||
|
Bewerteter E- und M-Fehlerlast-KN |
40 |
40 |
70 |
70 |
70 |
70 |
||
|
Routine-Zuglast-KN |
20 |
20 |
35 |
35 |
35 |
35 |
||
|
Schlagfestigkeit-Nm |
5 |
5 |
6 |
6 |
6 |
6 |
||
|
Netzfrequenzfestigkeit |
Nass-KV |
30 |
30 |
40 |
40 |
40 |
40 |
|
|
Trocken-KV |
55 |
55 |
70 |
70 |
70 |
70 |
||
|
Trockenlicht-Impulsspannungsfestigkeit-KV |
75 |
75 |
110 |
110 |
110 |
110 |
||
|
Netzfrequenzdurchschlagspannung-KV |
90 |
90 |
110 |
110 |
110 |
110 |
||
|
Funkstörungen Stromspannung |
Prüfspannung gegen Erde-KV |
7.5 |
7.5 |
10 |
10 |
10 |
10 |
|
|
Max. RIV bei 1 MHz-uV |
50 |
50 |
50 |
50 |
50 |
50 |
||
|
Gewicht (kg |
2.5 |
2.4 |
4.8 |
4.7 |
4.7 |
5.0 |
||
